Dans le monde complexe du mélange de poudre et du mélange à l'état solide, la réalisation de l'homogénéité sans compromettre l'intégrité des matériaux reste un défi persistant. Parmi les différents types de mélangeurs industriels, le Blender à double cône - également connu sous le nom de mélangeur en V ou à deux côtes - est apparu comme une pierre angulaire d'opérations de mélange efficaces, douces et évolutives. Sa géométrie symétrique et son action de culpabilité le rendent particulièrement bien adapté aux applications où une contrainte de cisaillement minimale et une uniformité élevée sont primordiales.
Cet article fournit une exploration approfondie des principes de conception du mélangeur à double cône, de la mécanique opérationnelle, des caractéristiques de performance et de son utilisation généralisée entre les produits pharmaceutiques, la transformation des aliments, le génie chimique et la fabrication de matériaux avancés. En outre, il examine comment les progrès technologiques récents ont amélioré ses fonctionnalités tout en abordant les limitations traditionnelles telles que la cohérence par lots à lots et efficacité de nettoyage.
Fondamentaux de conception: géométrie et mécanisme opérationnel

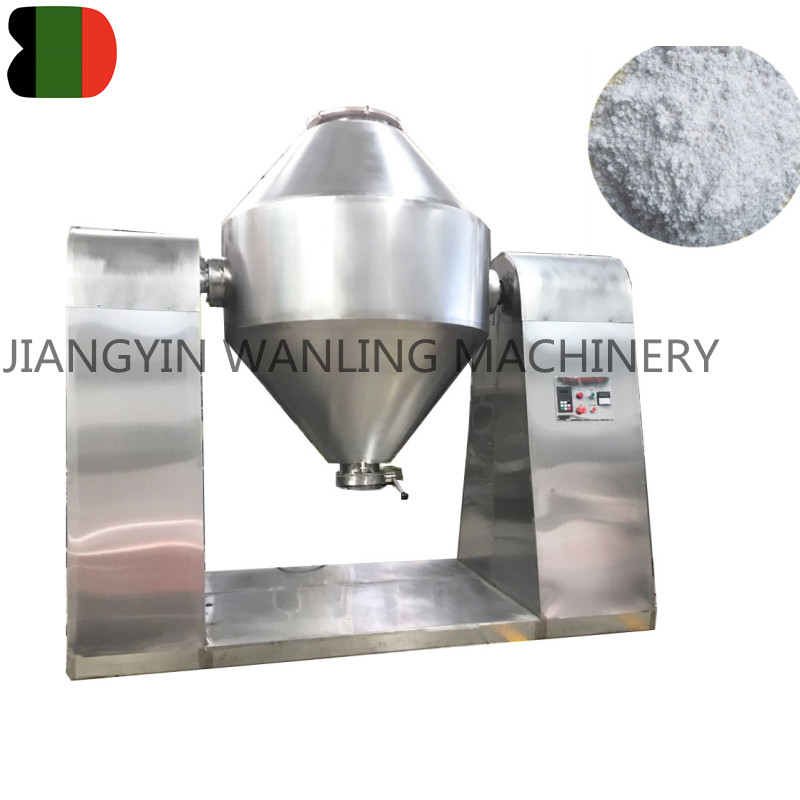

Le Blender à double cône tire son nom de sa configuration de signature - une paire de vaisseaux coniques joints à leurs extrémités ouvertes pour former une forme symétrique en forme de sablier. Cet assemblage est monté sur un axe rotatif qui permet à toute la structure de dégringoler lentement, induisant un mouvement complexe mais prévisible dans le lit de poudre.
Alors que le mélangeur tourne (généralement entre 5 et 25 révolutions par minute), les poudres à l'intérieur éprouvent une combinaison de mélange convectif , mélange diffusif , et mélange de cisaillement :
- Mélange convectif : Mouvement à grande échelle des masses de poudre en raison de la rotation du navire.
- Mélange diffusif : Déplacement aléatoire des particules résultant des collisions et de la colonie gravitationnelle.
- Mélange de cisaillement : Interparticle glissant le long des couches pendant le cycle d'inversion.
En raison de l'absence d'agitateurs ou de lames internes, le mélangeur à double cône confère contrainte mécanique minimale sur le produit, ce qui le rend idéal pour les matériaux fragiles ou friables.
Avantages de performance: homogénéité, évolutivité et compatibilité des matériaux
L'une des caractéristiques les plus convaincantes du mélangeur à double cône est sa capacité à produire des mélanges hautement homogènes, atteignant souvent des niveaux d'uniformité inférieurs à ± 1% de déviation. Ce niveau de précision est particulièrement essentiel dans les industries comme les produits pharmaceutiques, où la cohérence du dosage peut avoir un impact direct sur l'efficacité thérapeutique et la conformité réglementaire.
De plus, la conception prend en charge intrinsèquement production évolutive . Les unités à l'échelle de laboratoire avec des capacités de quelques litres peuvent être mises à l'échelle vers des versions industrielles manipulant plusieurs milliers de litres, tout en conservant une dynamique de mélange cohérente.
La compatibilité des matériaux est une autre résistance clé. Les mélangeurs à double cône peuvent gérer:
- Poudres à écoulement libre
- Matériaux granulaires
- Poudres cohésives (avec formulation appropriée)
- Composés sensibles à la chaleur
- Substances hygroscopiques (lorsqu'elles fonctionnaient dans des environnements contrôlés)
Cependant, ils sont généralement moins efficaces pour les poudres avec des différences de densité significatives ou celles sujettes à la ségrégation après le mélange, à moins que des contre-mesures telles que des séquences de chargement optimisées ou des revêtements anti-ségrégation ne soient utilisés.
Applications dans les industries clés
1. Fabrication pharmaceutique
Dans le secteur pharmaceutique, les mélangeurs à double cône sont largement utilisés pour le mélange pré-tablette d'ingrédients pharmaceutiques actifs (API) avec des excipients. Leur douce action de mélange préserve les propriétés physiques des API sensibles et assure l'uniformité du contenu - une exigence essentielle pour répondre aux directives de la FDA et de l'ICH.
2. Industrie des aliments et des boissons
Des mélanges d'épices aux produits laitiers en poudre, l'industrie alimentaire s'appuie sur des mélangeurs à double cône pour maintenir la consistance des saveurs et l'uniformité de la texture. Leur construction en acier inoxydable et leur facilité de nettoyage s'alignent également avec des normes d'hygiène strictes.
3. Traitement chimique et plastique
Les mélangeurs à double cône sont utilisés dans la composition des polymères, des pigments et des catalyseurs, où même la distribution des additifs est cruciale pour le traitement en aval et les performances des produits finaux.
4. Matériaux avancés et céramiques
Dans des champs tels que la préparation des électrodes de batterie, le frittage en céramique et la synthèse des nanomatériaux, ces mélangeurs aident à atteindre la stoechiométrie précise requise pour les matériaux fonctionnels.
Améliorations technologiques: des systèmes manuels au mélange intelligent
Alors que le concept de base du mélangeur à double cône est resté largement inchangé depuis sa création, les itérations modernes intègrent plusieurs innovations visant à améliorer le contrôle, la répétabilité et la sécurité des processus:
- Contrôle de rotation automatisé : Les contrôleurs logiques programmables (PLC) permettent un ajustement précis de la vitesse de rotation et du temps de mélange en fonction des caractéristiques des matériaux.
- Intégration d'atmosphère d'étanchéité étanche à la poussière et inerte : Pour la manipulation des matériaux explosifs ou sensibles à l'oxygène, les systèmes scellés avec purge d'azote sont désormais standard.
- PORTS SAMPLICATIONS ET SUCHERINATION EN ROINE : L'intégration de l'échantillonnage en temps réel et de la spectroscopie proche infrarouge (NIR) permettent des vérifications de qualité en cours sans interrompre le cycle de mélange.
- Systèmes CIP / SIP : Nettoyer des capacités (CIP) et stériliser sur place (SIP) améliorent l'hygiène et réduisent les temps d'arrêt dans les industries réglementées.
Ces améliorations améliorent non seulement l'efficacité opérationnelle, mais soutiennent également la conformité aux bonnes pratiques de fabrication (BPF) et les normes de l'industrie 4.0.
Défis et limitations: lorsque le mélangeur à double cône est court
Malgré ses nombreux avantages, le mélangeur à double cône n'est pas universellement applicable. Certaines limitations inhérentes incluent:
- Temps de mélange plus longs : Comparé aux mélangeurs à cisaillement élevé, la réalisation d'une homogénéité complète peut nécessiter des cycles prolongés, ce qui peut affecter le débit dans les opérations à haut volume.
- Rétention résiduelle des produits : En raison de la géométrie du navire, une décharge complète peut être difficile sans mécanismes supplémentaires comme des plateaux vibratoires ou une assistance sous vide.
- Risque de ségrégation post-mélange : S'il n'est pas déchargé immédiatement ou manipulé avec soin, les poudres mixtes peuvent se revoir en fonction de la taille, de la densité ou de la charge électrostatique.
Pour atténuer ces problèmes, les ingénieurs utilisent souvent Mélanger les aides , optimiser les niveaux de remplissage (généralement 50 à 70% du volume total), ou intégrer le mélangeur dans une ligne de traitement continue en utilisant des trémies intermédiaires ou des systèmes de transfert pneumatique.
Tendances futures et innovations émergentes
Pour l'avenir, l'évolution du mélangeur à double cône est façonnée par des tendances plus larges de l'automatisation industrielle, de la durabilité et de la numérisation:
- Technologie de jumeaux numériques : Les répliques virtuelles des mélangeurs physiques permettent une maintenance prédictive, une simulation de processus et une optimisation avant le début de la production réelle.
- Capteurs intelligents et intégration IA : Les analyses de données en temps réel sont utilisées pour ajuster dynamiquement les paramètres, garantissant des résultats de mélange optimaux avec une intervention humaine minimale.
- Unités de mélangeurs modulaires et mobiles : Les systèmes portables à double cône gagnent du terrain dans les configurations de fabrication flexibles, en particulier dans les organisations de développement et de fabrication de contrats (CDMO).
De plus, l'accent croissant sur fabrication continue Dans les produits pharmaceutiques et les produits chimiques fins, il incite les conceptions hybrides qui combinent les avantages de la géométrie à double cône avec des mécanismes d'alimentation et de décharge semi-continues.
